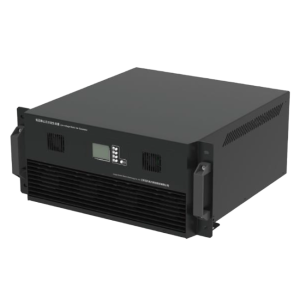

TDS-APF

Cấu hình tính năng linh hoạt: APF có thể cấu hình để hoạt động ở 1 trong 3 tính năng sau:

1 – Chế độ lọc sóng hài (APF)

• Xử lí triệt để đến 95% sóng hài từ các bậc 2 đến bậc 50, bảo vệ biến tần, động cơ và thiết bị điện tử nhạy cảm không bị quá nhiệt, hư hỏng
• Cho phép lựa chọn bậc sóng hài cần lọc, tùy theo đặc điểm tải và tiêu chuẩn chất lượng điện áp

2 – Chế độ bù công suất phản kháng (SVG)

• Bù công suất phản kháng động hai chiều liên tục vô cấp với độ chính xác cao
• Đáp ứng toàn phần nhanh (≤5ms) với cả tải cảm kháng và dung kháng
• Hỗ trợ:
  ▪ Kiểm soát và cân bằng công suất giữa ba pha
  ▪ Giảm dao động và nhấp nháy điện áp (Voltage Flicker & Fluctuation)

3- Chế độ kết hợp (APF + SVG)

• Thiết bị ưu tiên công suất triệt tiêu sóng hài theo giá trị THDi mục tiêu
• Công suất dư được chuyển sang bù công suất phản kháng, duy trì hệ số công suất cos φ ≥ 0.95, nâng cao độ ổn định và hiệu quả vận hành hệ thống
• Dễ dàng ghép nối cùng tụ bù hạ thế theo cấu hình Hybrid, giúp tối ưu công suất và tiết kiệm tối đa chi phí đầu tư.

Cấu trúc hiện đại – Công nghệ tiên tiến

Áp dụng công nghệ nghịch lưu ba cấp (Three-Level Topology) hiện đại, kết hợp với nền tảng xử lý tín hiệu số DSP mạnh mẽ và thuật toán điều khiển FFT Digital, giúp thiết bị đạt:

• • Độ chính xác lọc sóng hài cao
  • Hiệu suất vận hành vượt trội
  • Khả năng đáp ứng nhanh với biến thiên tải

Thiết kế đa dạng – Phù hợp nhiều đặc điểm của dự án

• Dải dòng định mức module phong phú: từ 50A đến 300A, cấu hình tủ hoàn chỉnh tích hợp tối đa lên tới 600A.
• Đa dạng tùy chọn lắp đặt: Dạng Module kéo rút trong tủ (Horizontal Rack), Treo tường (Wall-mounted) hoặc Tủ đứng hoàn chỉnh (Complete-set).
• Hỗ trợ thay thế nóng: khi tách một module ra bảo trì, các module còn lại vẫn tiếp tục vận hành bình thường mà không làm gián đoạn hệ thống
